PRODUCT IMAGE

Surge Dampener

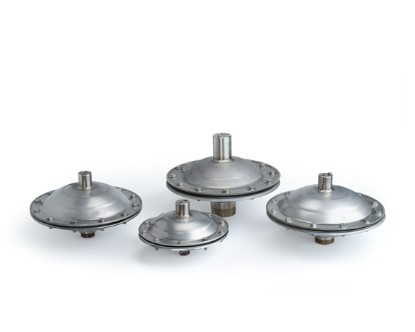

Integrated SD Series (ISD) Metal

Equalizer® Integrated Surge Dampener

Wilden® Equalizer® Integrated SD Series (ISD) Metal은 Wilden 메탈 펌프의 매니폴드에 직접 통합되도록 설계된 일체형 서지 댐퍼입니다.

AODD 펌프에서 발생할 수 있는 압력 맥동과 유량 변동을 완화하여 보다 안정적이고 부드러운 토출 흐름을 제공하며, 진동 및 파이프 해머를 줄여 배관 시스템과 다운스트림 계측기를 보호하는 데 도움을 줍니다.

주요 특징

  • 펌프와 직접 통합되는 일체형 설계
  • 추가 연결 부품 또는 별도 배관 변경 없이 설치 가능
  • 진동 최소화
  • 파이프 해머 제어
  • 다운스트림 계측기 보호에 도움
  • 펌프 효율 향상
  • 펌프 수명 연장 및 소음 감소
  • 기존 현장 펌프에 소급 적용 시 상부 매니폴드 탭 가공이 필요할 수 있음

적용 분야

  • 층류 유동이 필요하거나 액체 튐 최소화가 필요한 공정
  • CIP 시스템
  • 드럼 충진
  • 패키지 충진
  • 믹스 탱크에서 밸런스 탱크로의 이송
  • 유량계 등 정밀 인라인 계측 장비가 포함된 공정
  • 급속 폐쇄 밸브가 있는 라인
  • 토출 배관 고정이 충분하지 않은 PVC/플라스틱 배관 환경

제품 사양

모델명 규격 연결 방식 다이어프램 재질 최대 사용 압력 중량
ISD220/SZSS/TBL1"NPTPTFE Buna Backed, IPD8.6 bar (125 psig)13.6 kg
ISD220/SZSS/TBL/00141"BSPTPTFE Buna Backed, IPD8.6 bar (125 psig)13.6 kg
ISD420/SZSS/TBL1-1/2"NPTPTFE Buna Backed, IPD8.6 bar (125 psig)14.1 kg
ISD420/SZSS/TBL/00141-1/2"BSPTPTFE Buna Backed, IPD8.6 bar (125 psig)14.1 kg
ISD820/SZSS/TBL2"NPTPTFE Buna Backed, IPD8.6 bar (125 psig)14.1 kg
ISD820/SZSS/TBL/00142"BSPTPTFE Buna Backed, IPD8.6 bar (125 psig)14.1 kg
ISD1520/SZSS/TBL3"NPTPTFE Buna Backed, IPD8.6 bar (125 psig)27.2 kg
ISD1520/SZSS/TBL/00143"BSPTPTFE Buna Backed, IPD8.6 bar (125 psig)27.2 kg
ISD1530/SZSS/TBL3"ANSIPTFE Buna Backed, IPD8.6 bar (125 psig)32.0 kg
ISD1530/SZSS/TBL/05043"DINPTFE Buna Backed, IPD8.6 bar (125 psig)32.0 kg
